電涌保護器的基本術語【光束防雷】

電涌保護器SPD，Surge Protective Device的縮寫，用于限制瞬時過電壓和泄放電涌電流的器件，它至少包含一個非線性的元件。

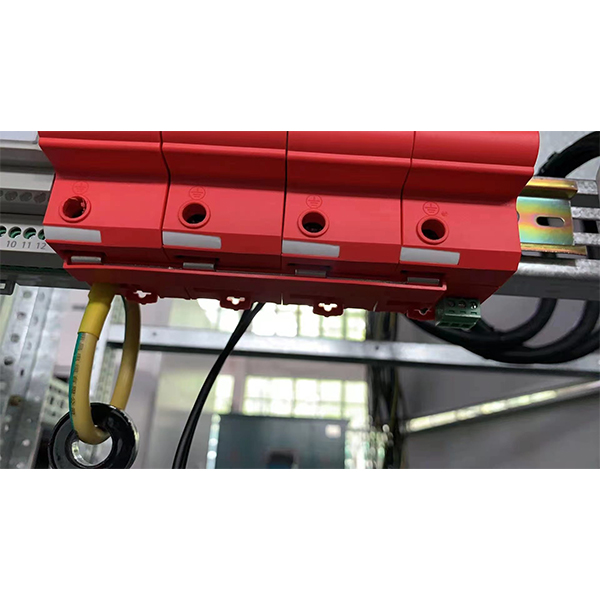

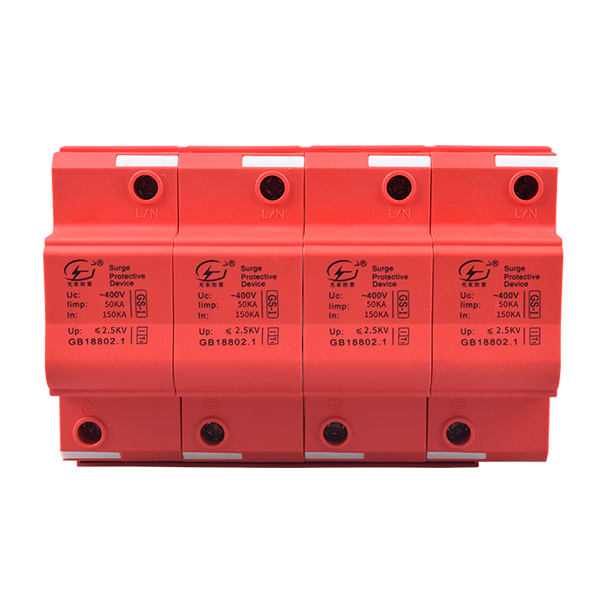

電涌保護器

電涌保護器電壓開關型SPD，沒有電涌時具有高阻抗，有浪涌電壓時能立即轉變成低阻抗的SPD。電壓開關型SPD常用的元件有放電間隙、氣體放電管、閘流管和三端雙。電壓限制型SPD，沒有電涌時具有高阻抗，但是隨著電涌電流和電壓的上升，其阻抗將持續地減小的SPD。常用的非線性元件是：壓敏電阻和抑制二極管。復合型SPD，由電壓開關型元件和電壓限制型元件組成的SPD。其特性隨所加電壓的特性可以表現為電壓開關型、電壓限制型或兩者皆有，向可控硅開關元件。

I級分類實驗，用標稱放電電流In、1.2/50us沖擊電壓和較大沖擊電流Iimp做的實驗。較大的沖擊電流在10ms內通過的電荷Q（As）等于幅值電流Ipeak(kA)的二分之一，即Q（As）=0.5Ipeak(kA)。 II級分類實驗，用標稱放電電流In、1.2/50us沖擊電壓和較大的放電電流Imax做的試驗。混和波Uoc，發生器產生1.2/50us沖擊電壓加于開路和8/20us沖擊電流加于短路電路，開路電壓的符號為Uoc. III級分類實驗，用混合波（1.2/50us、8/20us）做的試驗。較大持續工作電壓（Uc），允許持久地施加在SPD上的電大交流電壓有效值或直流電壓。標稱電壓（Us），與受保護裝置的標稱工作電壓一致，用來指示系統中SPD分級的額定工作電壓。標稱放電電流（In），流過SPD具有8/20波形的電流峰值，用于II級試驗的SPD分級以及I級、II級試驗的SP預處理試驗。沖擊電流（In），它由電流峰值Ipesk和電荷量Q確定。其試驗應根據動作的試驗的程序進行。這是用于I級試驗的SPD分類試驗。較大放電電流（Imax），流過SPD具有8/20波形電流的峰值，其值按II級動作負載的程序確定。續流（In），沖擊放電電流以后，由電源系統流入SPD的電流。續流與持續工作電流Ic有明顯區別。額定負載電流（Il），能對SPD的電壓保護的輸出端連接負載提供的較大持續額定交流有效值或直流電流。電壓保護水平（Up），SPD的電壓保護水平按以下測試中的電壓較大植：1.2/50沖擊電壓；1kV陡度的響應電壓；標稱放電電流的殘壓。其表征SPD抑制電涌的能力，該值應大于限制電壓的電高值。殘壓(Ures)，放電電流流進SPD時，在其端子間的電壓峰值。響應時間Ta，當被保護設備或電路供電故障面自動脫扣需要的時間。
