監控系統的綜合防雷設計應考慮環境因素、雷電活動規律、系統監控信號防雷器設備的重要性、發生雷災后果的嚴重程度，分別采取相應的防護措施。

監控信號防雷器

(1)在進行綜合防雷設計時，應堅持全面規劃、綜合治理、優化設計、多重保護、技術先進、經濟合理、定期檢測、隨機維護的原則，進行綜合設計及維護。

(2)監控綜合防雷系統的防雷設計應采用直擊雷防護、等電位連接、屏蔽、合理布線、其用接地系統和安裝電涌保護裝置等措施進行綜合防護。必須堅持預防為主，安全靠前的指導方針。

(3) 監控綜合防雷系統應根據所在地區雷暴等級、設備放置在雷電防護區的位置不同，采用不同的防護標準。

A、監控信號防雷器方案

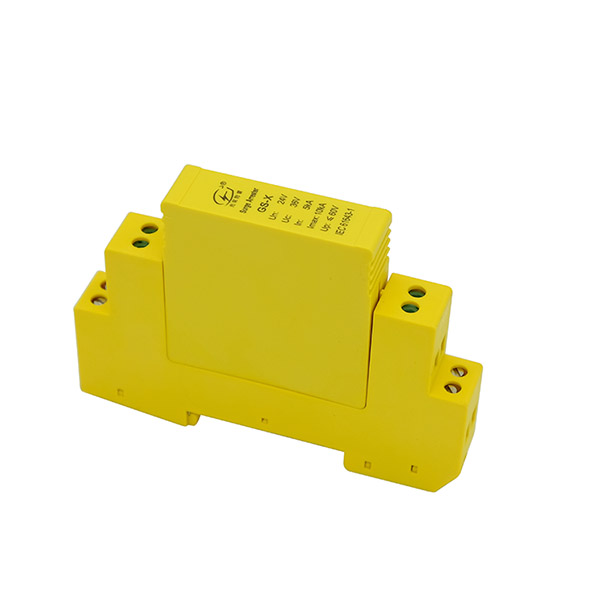

a.電源方面：建議該中心側總電房處安裝三相交流電源避雷器（并聯，通流容量60KA），作為靠前級防雷，箱體結構，也可使用大通流量模塊防雷器中心總電源開關處安裝單相交流避雷器（并聯，通流容量40KA），型號為：作為第二級防雷（如果是三相電則選擇三相電源防雷箱），如果配電箱內有安裝空間，可以使用模塊防雷器每臺設備供電用之插座采用多功能插座，作為電源第三級防雷，以便達到三級防雷的效果。如果是機架式安裝的PDU,需要將其更換為防雷PDU。

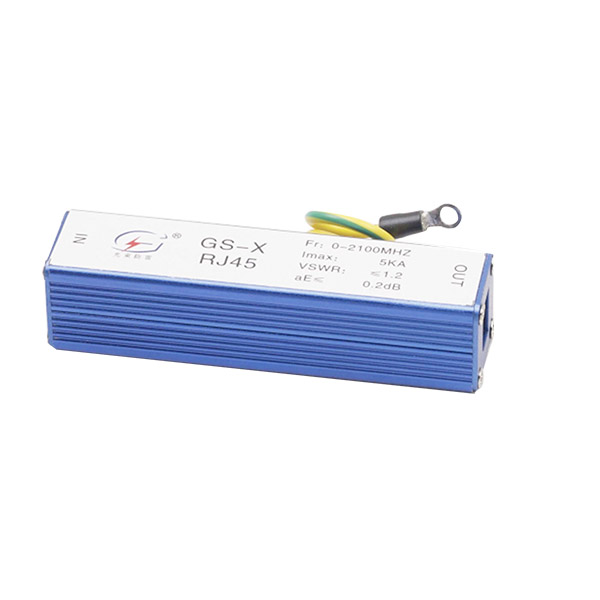

b.信號線路方面：由于引入監控中心的信號線只有視頻信號和云臺控制信號，所有室外攝像機引入線需對視頻信號進行防雷，每條視頻線路在進入機房視頻卡前均采用視頻信號避雷器，以達到防雷作用，如果視頻信號較多，可以使用集線式多路視頻防雷器，有12路、16路多種形式。對云臺控制線路，由于該線路采用編碼控制方式，信號在引入前可能已經合并，這樣只需對合并后將要進入電腦的剩余線路進行防雷保護，可采用相應對數的控制線路避雷器保護云臺控制信號。

c. 光束電子室外攝像機防雷：

1)對室外攝像機，每支攝像機視頻線路均采用視頻信號避雷器，對室外云臺，每條線路均采用控制線路避雷器。

每支攝像槍電源線路均安裝攝像槍專用電源避雷器，如果攝象機電源是從控制中心拉過去的12伏或24伏直流電，則可使用萬有公司直流電源防雷器或對前后端的電源端子進行防感應雷擊防護。

以上1、2、3點為典型的室外監控攝像機所需要使用的避雷器，屬于獨立安裝，如果采用集成式的，這里可使用監控三合一防雷器，滿足上面三種防雷器的參數，使用起來更方便。如果是槍式固定攝像機，則可以使用監控二合一防雷器，全部安裝在攝像機前端。
