浪涌保護器做為底壓的一種保護電子器件十分普遍，許多 電焊工也將會每天相處，可是有關浪涌非常是型號選擇層面很多人不清楚，說實話說，一些層面因為我并不是很清晰，今日寫本文，一方面是把我明白的共享下，一方面也是看一下有木有這些方面的高手能夠探討下。

浪涌

1，什么叫浪涌？

2，浪涌的主要表現。

2，浪涌的歸類和分級防護。

3，浪涌的布線。

4，浪涌的型號選擇。

一，什么叫浪涌？

浪涌也叫突波，說白了便是 超過一切正常工作中電壓的一瞬間過電壓。實質上講，浪涌是產生在只是幾百萬分之一秒時間內的一種強烈單脈沖。將會造成浪涌的緣故有：超重型設備、短路故障、開關電源轉換或大中型柴油發動機。而帶有浪涌阻絕設備的商品能夠 合理地消化吸收突發性的極大動能，以保護聯接設備可免于損傷。

① 浪涌電流量就是指開關電源接入一瞬間或者在電源電路發現異常狀況下造成的遠高于恒定電流量的較高值電流量或負載電流量。

②供配電系統浪涌的來源于分成外界（ 雷電緣故）和內部（ 電氣設備設備起停和常見故障等）。

間接性遭雷擊和內部浪涌產生的幾率較高，絕大多數的用電量設備毀壞兩者之間相關。因此 開關電源防浪涌的關鍵是對這些浪涌動能的消化吸收和抑止。

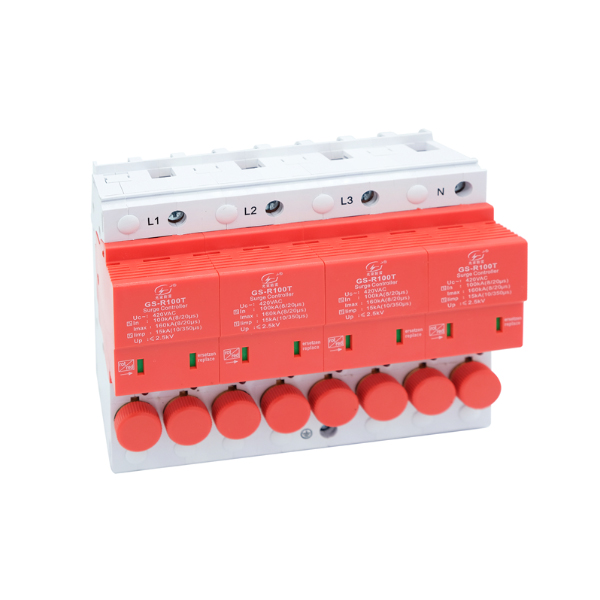

浪涌保護器

二，浪涌保護器的主要表現。

①浪涌廣泛的存有于配電系統中，換句話說 浪涌無所不在。

浪涌在配電系統 具體表現有：

— 電壓起伏

— 在一切正常工作情況下，設備設備會全自動終止或起動

— 用電量設備中有中央空調、制冷壓縮機、電梯轎廂、泵或電動機

— 電腦上自動控制系統經常會出現無原因校準

— 電動機常常要拆換或重繞

— 電氣設備設備因為常見故障、校準或電壓難題而減少使用期

有關浪涌的主要表現和傷害必須掌握，關鍵大家看一下浪涌保護器的應用。

三， 浪涌保護器的歸類和分級防護。

（1）大家先看一下什么叫分級防護：

① 靠前級電源防雷器能夠針對立即遭雷擊電流量開展釋放，或是當開關電源傳送路線遭到立即遭雷擊時傳輸?shù)臉O大動能開展釋放，針對有可能產生立即遭雷擊的地區。

靠前級電源防雷器可預防10/350μs、100KA的雷電波，做到IEC要求的較大防護標準。其 技術性參照為：雷電通總流量大于或等于100KA（10/350μs）；殘發電電壓不超2.5KV；響應速度小于或等于100ns。

②第二級電源防雷器是對于前面電源防雷器的殘留電壓及其區域內磁感應遭雷擊的安全防護設備，針對前面產生很大遭雷擊動能消化吸收時，仍有一部分對設備或第三級電源防雷器來講是非常極大的動能會傳輸回來，必須第二級電源防雷器進一步消化吸收。另外，歷經靠前級電源防雷器的傳送路線也會磁感應遭雷擊電磁脈沖輻射源LEMP，當路線充足長磁感應雷的動能就越來越充足大，必須第二級電源防雷器進一步對遭雷擊動能執行釋放。

第二級電源防雷器選用C類保護器開展相—中、相—地及其中—地的全方式保護， 關鍵性能參數為：雷電載流容積大于或等于40KA（8/20μs）；電流值較高值不超1000V；響應速度不超25ns。（一般客戶供配電系統保證第二級保護就可以做到用電量設備運作的規定了）

③第三級電源防雷器是對LEMP和根據第二級電源防雷器的殘留遭雷擊動能開展保護。其雷電載流容積不可小于10KA。

④ 第四級及之上電源防雷器，依據被保護設備的抗壓級別，倘若二級避雷就可以保證限定電壓小于設備的抗壓水準，就只必須做二級保護，倘若設備的抗壓水準較低，將會必須四級乃至更多級別的保護。第四級保護其雷電載流容積不可小于 5KA。

（2）浪涌的歸類：

①電源開關型

②限壓型板

③分離型或扼流形
