如何選擇SPD的UC值？

我們先來看相關的標準：GB/T 12325-2008《電能質量 供電電壓偏差》中規定：

35kV及以上供電電壓正、負偏差的絕對值之和不超過標稱電壓的10％；20kV及以下三相供電電壓偏差為標稱電壓的±7％；220V單相供電電壓偏差為標稱電壓的+7％ ~ -10％。

所以220V交流系統，其電壓波動區間為198V~235.4V；380V交流系統，其電壓波動區間為353.4V~406.6V。

在低壓領域，我國使用的主要交流電壓等級是單相220V/380V。

其中，民用領域以220V為主，工業領域以380V為主，所以，在選擇浪涌保護器時，其較大可持續工作電壓必須要覆蓋相應的電壓波動區間，個別工業領域還會用到更高的電壓等級，那么在選擇浪涌保護器時，其較大可持續工作電壓也要相應增大。

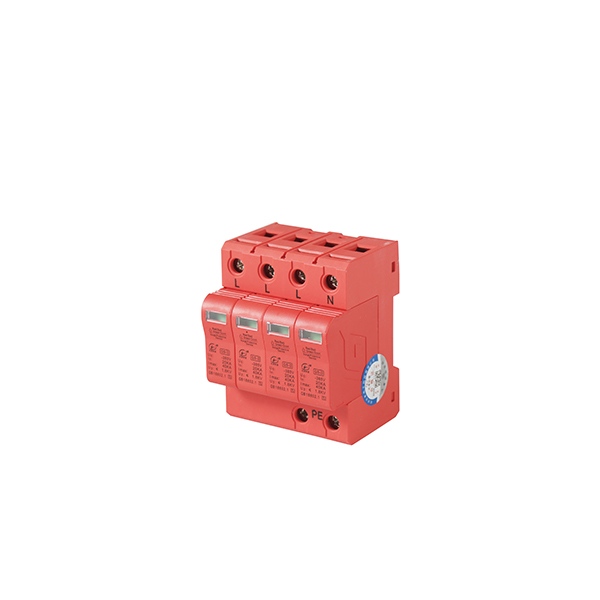

接線形式需要特別注意，目前，我國防雷器廠家生產的交流SPD,UC值普遍在255V-760V之間，UC是相電壓，在做防雷設計時，如何正確選擇SPD的UC值呢？

在此，需要特別注意電力變壓器二次側的接線方式。，因為在工業10/0.4kV變壓器中，由于電力變壓器二次側的連接形式不同，出線電壓也會相應改變。

1、當變壓器低壓側采用星型接線并引出中線時，出線每相電壓為220V，線電壓為相電壓的√3倍，即380V。此時，選擇浪涌保護器時，選擇單相Uc為255V或者275V也是沒有問題的。

2、當變壓器低壓側采用角型接線時，由于角型接線的線電壓等于相電壓，均為380V，此時，選擇浪涌保護器時，單相255V或者275V的Uc已經不能滿足使用要求，應當選擇單相Uc為385V或者440V的浪涌保護器來對設備線路進行保護。SPD全國服務熱線：400-0571-185
