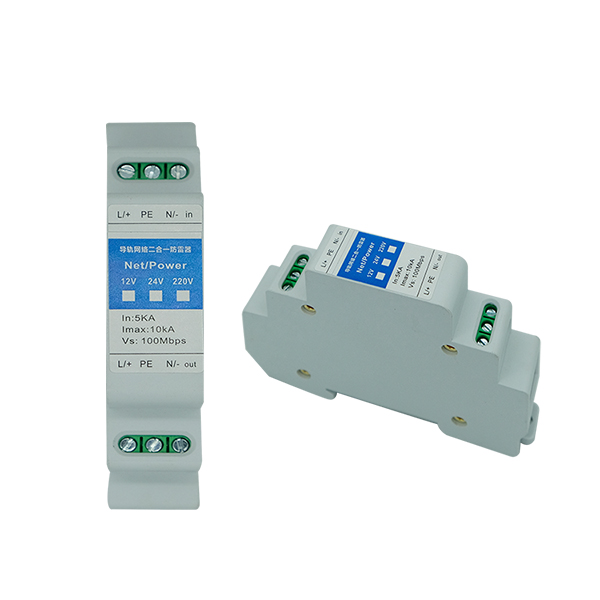

1、三合一防雷器本產品串聯安裝在攝像機電源線、信號控制線、視頻線上，輸出端與視頻攝像機連接，安裝時較好與攝像機距離不超過50cm.

2、三合一防雷器電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L+”為火線或正極，“N－”為零線或負極。

3、三合一防雷器視頻信號連接：輸入端與信號通道相連，輸出端與視頻攝像機相連，不得接反。接口一定要鎖緊。

4、三合一防雷器控制信號連接：每組使用一對信號線，接標識“信號”的端子。

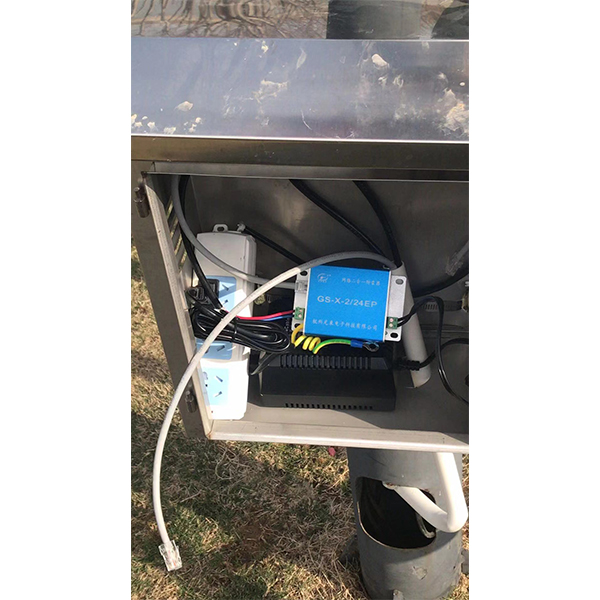

5、三合一防雷器適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。

6、三合一防雷器所有接線必須牢固及可靠電氣聯接。接地線：BVR≥10mm。

7、三合一防雷器防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

8、三合一防雷器非專業人員請勿拆卸。

三合一防雷器設計結構：

根據監控系統的特點量身打造的專用防雷設備，它集電源防雷器、視頻線路防雷器和控制線路防雷器于一體，各部分均采用多級串聯式結構設計，具有多級保護功能。

攝像機的視頻信號是固定的，輸入電壓常規有三種：12V、24V、220V，

同樣，三合一防雷器也相對應有三種：視頻+控制+12V電源，視頻+控制+24V電源，視頻+控制+220V電源。

內部結構

視頻部分：完整的視頻保護部分有放電電路、穩流電路、穩壓電路、阻抗匹配電路、提高傳輸頻率/速率優化電路等組成。

控制部分：放電電路、阻抗匹配電路、穩流電路、穩壓電路等組成。

電源部分：一般有放電電路、可抑制電路、吸收電路等組成，主要材料是氧化鋅。

指示部分：性能好的三合一防雷器一般都帶有工作狀態LED指示燈，可以通過指示燈檢查防雷器是否有效工作。
