什么是一級浪涌保護器？【光束防雷】

一級浪涌保護器 指的是用于總配電柜的靠前級浪涌防護產品，該產品需要能承受T1雷電浪涌測試試驗。

靠前級浪涌保護器目的是防止浪涌電壓直接從LPZ0區傳導進入LPZ1區，將數萬至數十萬伏的浪涌電壓限制到2500—3000V。常見的一級浪涌保護器有12.5kA,15kA,25kA,50kA四種規格，按國標要求一級浪涌保護器參數需滿足Iimp≥12.5kA,Up≤2.5kV就可以了。

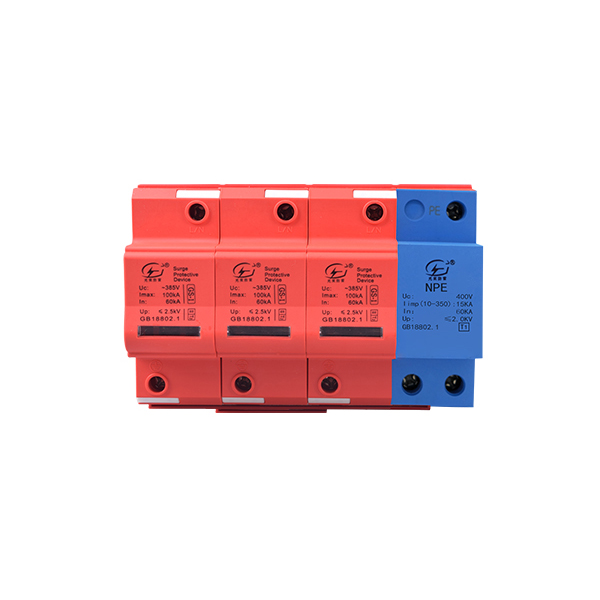

一級浪涌保護器

由于雷擊的能量是非常巨大的，需要通過分級泄放的方法，將雷擊能量逐步泄放到大地。一級浪涌保護器可以對于直接雷擊電流進行泄放，或者當電源傳輸線路遭受直接雷擊時傳導的巨大能量進行泄放，對于有可能發生直接雷擊的地方，必須進行CLASS—I的防雷。第二級防雷器是針對前級防雷器的殘余電壓以及區內感應雷擊的防護設備，對于前級發生較大雷擊能量吸收時，仍有一部分對設備或第三級防雷器而言是相當巨大的能量會傳導過來，需要第二級防雷器進一步吸收。同時，經過靠前級防雷器的傳輸線路也會感應雷擊電磁脈沖輻射LEMP，當線路足夠長感應雷的能量就變得足夠大，需要第二級防雷器進一步對雷擊能量實施泄放。第三級防雷器是對LEMP和通過第二級防雷器的殘余雷擊能量進行保護。
