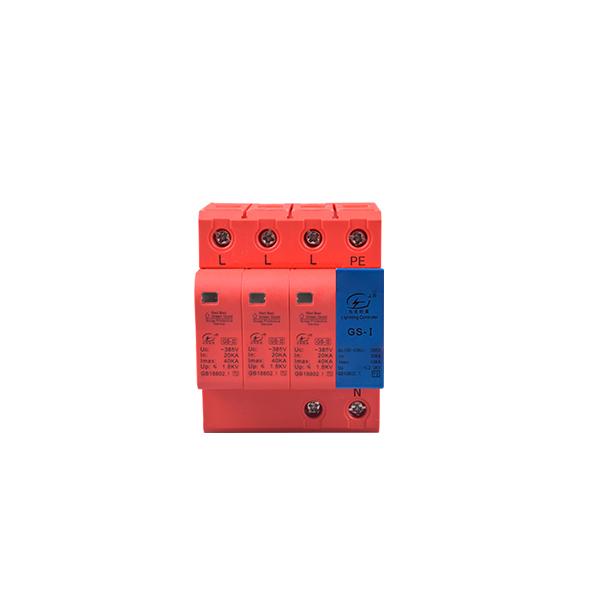

3P+N結構形式SPD指的是3+1結構的浪涌保護器，零線之間的三個相線之間采用SPD保護，屬于全模保護，其結構如下：

一般情況下，3P+N的SPD僅需配置3P的支持保護，原因如下：

①線路在無故障運行時，零線不存在電流，因此即使是零地間的SPD劣化，也沒有連續流流SPD使其著火。

當N-PE間SPD劣化失效時，自L-N間的SPD沒有劣化，也不存在續流過N-PE之間的SPD劣化失效時，自L-N之間的后備保護將及時切斷續流，也不會有續流過N-PE。

③當N線有電流時，會促使線路剩余電流保護器及零序電流保護器動作，從而切斷供電線路總開關。

④根據GB50057-2010，3PN的SPD配備了3P的后備保護。

2

對于第4極浪涌的材料為氣體放電管或氣隙，雷擊時有連續循環，將導致SCB誤動作，如不及時到現場合閘，下次雷擊時，N-PE相會失去保護，對設備造成隱患。

在正常運行狀態下，N-PE相無漏電流，因此N-PE不需要安裝SCB。若采用SCB裝入N-PE，另增加施工成本，同時也為防雷安全埋下隱患。

⑥根據NBT42150的標準生產和檢驗浪涌專用后備保護器，標準靠前點指出：SPD專用后備保護裝置只適用于限壓型SPD的過流保護。

低電壓電涌保護器專用保護裝置。

3P+N的第四極材料為開關型材料，如放電管或間隙等，非限壓型材料，按照標準要求，不適合采用SCB作后備保護。

總之，3P+N結構的SPD只需要3P的后備保護。全國服務熱線：400-0571-185
